电阻腐蚀在线监测系统

监测产品检索
腐蚀探针

电阻探针是电阻腐蚀监测系统的传感单元,根据不同的工业现场环境,为您提供适合不同温度、压力、拆装条件的探针。电阻探针最高耐温430℃,最高耐压20MPa。为避免因介质温度变化引起的测量误差,在探针内部置入温度补偿元件,并与测量元件串连在电路中,温度的影响可完全消除。在测量时利用腐蚀前和腐蚀后被测量元件与温度补偿元件电阻比值来推算腐蚀减薄量,也可以把腐蚀前和腐蚀后的电阻比值看成是第一次测量和第二次测量的电阻比值。对于不同形状的金属试片,其腐蚀减薄量的计算公式也不同,丝状测量元件比片状测量元件在相同寿命条件下灵敏度得到提高,因此电阻探针多采用丝状测量元件。


(1)可伸缩低温丝状腐蚀探针
型号:ZK7220-材质-有用寿命(UR0.25可省略)-定货长度
【技术参数:】
常用材质 20#、Cr5Mo、304、321、316等
适用温度 ≤240℃
适用压力 ≤2MPa
测量试片厚度 0.25mm~0.5mm
探针安全寿命 ≤4年
探针有用寿命 试片厚度/年腐蚀率=可用年限
例如:试片厚度为0.25mm,腐蚀率为0.125mm/年时,≤2年
探针长度 可选
安装方式 可带压安装
【包装参数:】
重量(kg) 尺寸 (mm)
探针净重 1.17 探针尺寸 φ22×900
包装箱净重 1.56 包装箱尺寸 1050×200×200
备注: 1、包装为纸箱包装,每箱最多放6支探针
2、探针长度依据现场工况而定,通用探针为900mm

(2)可伸缩高温丝状腐蚀探针

型号:ZK7220HT-材质-有用寿命(UR0.25可省略)-定货长度
【技术参数:】
常用材质 20#、Cr5Mo、304、321、316等
适用温度 ≤430℃
适用压力 ≤3MPa
测量试片厚度 0.25mm~0.5mm
探针安全寿命 ≤4年
探针有用寿命 试片厚度/年腐蚀率=可用年限
例如:试片厚度为0.25mm,腐蚀率为0.125mm/年时,≤2年
探针长度 可选
安装方式 可带压安装
【包装参数:】
重量(kg) 尺寸 (mm)
探针净重 约1.17 探针尺寸 φ22×总长
包装箱净重 1.56 包装箱尺寸 1050×200×200
备注: 1、包装为纸箱包装,每箱最多放6支探针
2、探针长度依据现场工况而定

(3)不可伸缩低温丝状电阻探针
型号:ZK7221-材质-有用寿命(UR0.25可省略)-定货长度/DNxx+PNxx+连接面形式+法兰标准
【技术参数:】
常用材质 20#、Cr5Mo、304、321、316等
适用温度 ≤240℃
适用压力 ≤20MPa (以法兰密封面承压能力为准)
测量试片厚度 0.25mm~0.5mm
探针安全寿命 ≤4年
探针有用寿命 试片厚度/年腐蚀率=可用年限
例如:试片厚度为0.25mm,腐蚀率为0.125mm/年时,≤2年
探针长度 可选
安装方式 低温法兰式安装
【包装参数:】
重量(kg) 尺寸 (mm)
探针净重 依据探针尺寸而定 探针尺寸 依据工况而定
包装箱净重 1.56 包装箱尺寸 1050×200×200

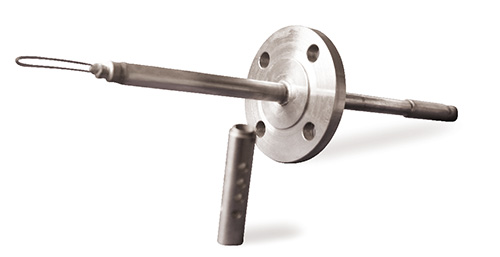

(4)不可伸缩高温丝状电阻探针
型号:ZK7221HT-材质-有用寿命(UR0.25可省略)-定货长度/DNxx+PNxx+连接面形式+法兰标准
【技术参数:】
常用材质 20#、Cr5Mo、304、321、316等
适用温度 ≤430℃
适用压力 ≤3.0MPa (以法兰密封面承压能力为准)
测量试片厚度 0.25mm~0.5mm
探针安全寿命 ≤4年
探针有用寿命 试片厚度/年腐蚀率=可用年限
例如:试片厚度为0.25mm,腐蚀率为0.125mm/年时,≤2年
探针长度 可选
安装方式 高温法兰式安装
【包装参数:】
重量(kg) 尺寸 (mm)
探针净重 约3.3(依据法兰尺寸而 探针尺寸 依据工况而定
包装箱净重 7.55 包装箱尺寸 800×180×180
